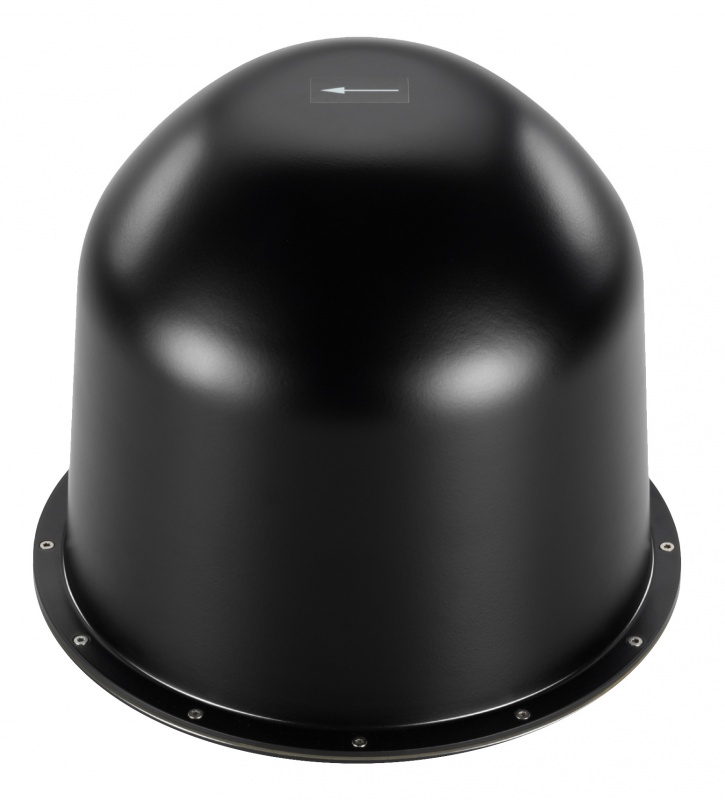

ADD207 - Компактная пеленгаторная антенна УВЧ/СВЧ диапазона

Код для заказа: 10.113.008.01

Производитель: Rohde & Schwarz

  • Диапазон частот 690 МГц - 6 МГц
  • Встроенный электронный магнитный компас и приёмник ГНСС
  • Максимальная ветровая нагрузка 275 км/ч
  • Масса 6 кг
Заказать
ADD207 Компактная пеленгаторная антенная система УВЧ/СВЧ диапазона (690 МГц ÷ 6 ГГц) со встроенным электронным магнитным компасом и приёмником ГНСС (GPS/ГЛОНАСС)
ADD17XZ3 Магнитный адаптер для установки антенн типа ADD107/ADD207 на крышу автомобиля
ADD17XZ4 Комплект кабельных сборок для подключения антенных систем типа ADD x07 к радиоприёмным устройствам типа EB500/ESMD
ADD17XZ5 Комплект кабельных сборок для подключения антенных систем типа ADD x07 к радиоприёмным устройствам типа EM100/PR100
ADD17XZ6 Деревянная тренога с комплектом адаптеров для установки антенн типа ADD107/ADD207
ADD17XZ7 Мягкая сумка для переноски ADD17XZ6
ADD17XZ8 Рюкзак для переноски и носимого использования антенн типа ADD107/ADD207 совместно с радиоприёмным устройством PR100
Диапазон частот от 690 МГц до 6 ГГц
Тип антенны две 8-элементные круговые решетки
Поляризация вертикальная
Номинальный импеданс 50 Ом
Ошибка пеленгования ≤ 2° СКО (≤ 1° СКО тип.)
(на штативе, в зоне без переотражений. Значение СКО рассчитывается из пеленгов, усредненных по азимуту и ​​частоте)
Линейность IP3: 16 дБм
Разрушающая напряженность поля 500 000 В / м 100 кГц
100 000 В / м 1 МГц
10 000 В / м 10 МГц
1000 В / м ≥ 100 МГц
Соединители N (гнездо DF / AF)
SJT-07GS-12-35P-014 (управление и питание)
Источник питания Напряжение от 5 В до 18 В, ток потребления <0,5 А
Среднее время наработки на отказ 16 500 ч (при использовании на автомобиле, в режиме непрерывной работы)
Ограничение скорости для использования на автомобиле 130 км / ч
Диапазон температур эксплуатации от  -40° C до +65° C
Диапазон температур хранения от -40° C до +85° C
Относительная влажность +25 ° C / + 55 ° C / 95% в соотв. по EN60068-2-30
Виброустойчивость Синусоидальное колебание:
5 Гц - 55 Гц,
С постоянной амплитудой:
0,15 мм, от 55 Гц до 150 Гц 0,5 г постоянная
Случайное колебание:
от 10 Гц до 300 Гц: 0,01 г 2 / Гц, от 300 Гц до 500 Гц: 0,003 г 2 / Гц
Ударопрочность спектр
Рампа 6 дБ / октава до 45 Гц, от 45 Гц до 2000 Гц, макс. 40 г; соответствует MIL-STD-810E Meth. 516,4 Процедура I
Габаритные размеры 330 мм × 270 мм (Ø × В)
Масса 6 кг
